제품 상세 정보:
|
|
| 원래 장소: | 사안시, 중국 |
|---|---|
| 브랜드 이름: | CHAOYUE |
| 모델 번호: | DLD7 |
|
결제 및 배송 조건:
|
|
| 최소 주문 수량: | 1 |
| 가격: | USD 25.00 - 220.00 / pc |
| 포장 세부 사항: | 카톤 박스 또는 나무 상자는 제품의 크기에 의존합니다 |
| 배달 시간: | 1일부터 3일까지 주 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 500 PC |
|
상세 정보 |
|||
| 구멍 크기: | 12 - 60 밀리미터 | 외경: | 68 - 266.5 밀리미터 |
|---|---|---|---|
| 두께: | 44.3 - 93.5 밀리미터 | 중량: | 0.79 - 21.2 킬로그램 |
| 전압: | DC - 24V | 힘: | 15 - 85 Ｗ |
| 강조하다: | 160N.m 전자기 클러치와 브레이크,50 밀리미터 구멍 내경 전자기 클러치와 브레이크,160N.m 전기 클러치브레이크 |
||
제품 설명

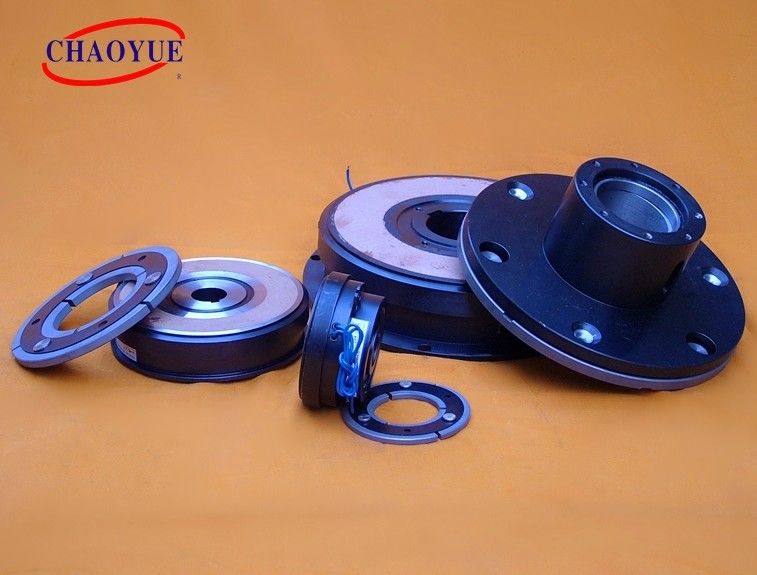

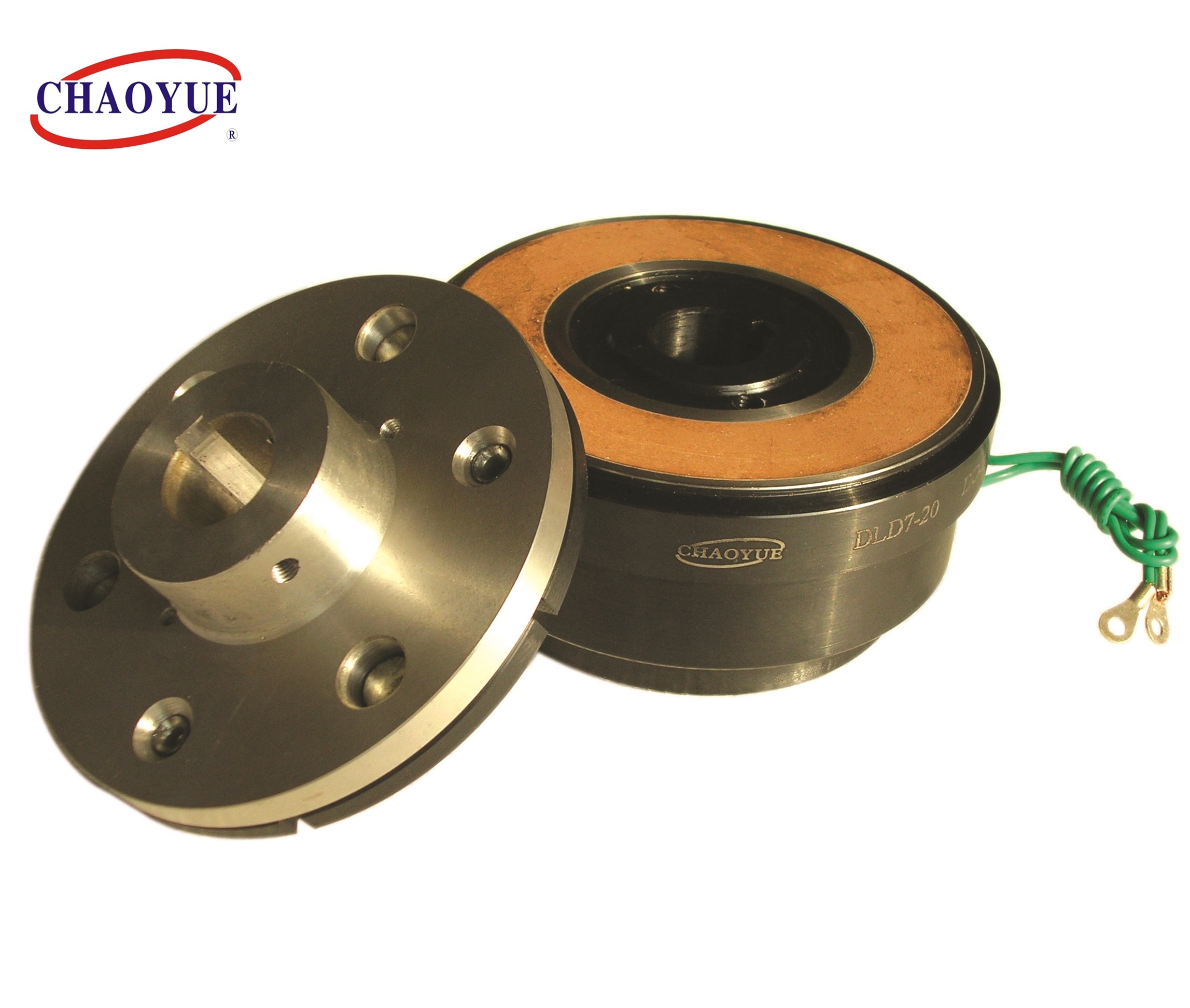

축 베어링과 기초적 아마추어와 자기 요크에 의해 조립된 위기. 연결되는 기능과 떨어지으면서, 색인을 단 고속 조절, 고주파 리볼빙, 작은 움직임, 시작되는 것고 기타 등등을 프리테팅 과부담을 실현하세요.
실장 예
| 모델 | DLD7 - 5 | DLD7 - 10 | DLD7 - 20 | DLD7 - 40 | DLD7 - 80 | DLD7 - 160 | DLD7 - 320 | ||||||||
| 마찰 Torque[N.m] | 원동력 | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
| 정전기 | 5.5 | 11 | 22 | 45 | 90 | 175 | 350 | ||||||||
| 여자 전압 [V] | DC - 24V | ||||||||||||||
| (20' Ｃ) [w]를 강화하세요 | 15 | 20 | 28 | 35 | 50 | 68 | 85 | ||||||||
| 맥스 회전 속도 [rpm] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000 | ||||||||
| 체중 [킬로그램] | 0.79 | 1.2 | 2.24 | 3.86 | 7 | 13.3 | 21.2 | ||||||||
|
반지름 크기 [밀리미터] |
D1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
| D2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
| D3 | 34.5 | 41.7 | 51.5 | 61.5 | 79.5 | 99.5 | 124.5 | ||||||||
| 비 | 68 | 85.5 | 107 | 134.3 | 170 | 214 | 266.5 | ||||||||
| Ｃ | 57 | 68 | 85 | 100 | 127 | 152.4 | 152.4 | ||||||||
| G1 | 38 | 47 | 56 | 64.5 | 86.5 | 100 | 127 | ||||||||
| G2 | 46.5 | 55 | 64 | 72.5 | 101.5 | 115 | 142 | ||||||||
| V1 | 3 - 4.1 | 3 - 4.2 | 3 - 5.2 | 3 - 6.2 | 3 - 8.2 | 3 - 10.2 | 3 - 12.2 | ||||||||
| V2 | 3 - 6.3 | 3 - 9.5 | 3 - 11.5 | 3 - 13.5 | 3 - 17.5 | 3 - 21.5 | 3 - 26.5 | ||||||||
| V3 | 3 - 6.25 | 3 - 8.3 | 3 - 10.3 | 3 - 12.35 | 3 - 16.35 | 3 - 20.42 | 3 - 25 | ||||||||
| Y1 | 4.1 | 8.1 | |||||||||||||
| Y2 | 14 | 18 | 22 | 26 | |||||||||||
|
축방향 사이즈 [밀리미터] |
Ｈ | 26.1 | 28.1 | 32.5 | 36.3 | 41.6 | 47.7 | 55.2 | |||||||
| L1 | 44.3 | 44.7 | 55 | 61.5 | 70.7 | 85 | 93.5 | ||||||||
| L2 | 39.8 | 43.2 | 49 | 54.5 | 61.5 | 73.5 | 81 | ||||||||
| Ｐ | 7.7 | 8.2 | 9.2 | 9.8 | 15.2 | 16.5 | 19.5 | ||||||||
| Ｒ | 3 | 4 | |||||||||||||
| Ｘ | 2.5 | 2.85 | 3.3 | 3.5 | 4.9 | 5.5 | |||||||||
| δ | 0.2 ± 0.05 0.2 ± 0.05 | 0.3 ( +0.05 / -0.1) 0.3 ( +0.05 / -0.1) | 0.5 (0 / -0.2) 0.5 (0 / -0.2) | ||||||||||||
|
구멍 내경 [밀리미터] |
Ｄ | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
| 비 | 4 | 5 | 6 | 8 | 12 | 14 | 18 | ||||||||
| Ｔ | 13.8 | 17.3 | 22.8 | 28.3 | 33.3 | 43.3 | 53.8 | 64.4 | |||||||
