उत्पाद विवरण:
|
|
| उत्पत्ति के प्लेस: | शानक्सी, चीन |
|---|---|
| ब्रांड नाम: | CHAOYUE |
| मॉडल संख्या: | DLD7 |
|
भुगतान & नौवहन नियमों:
|
|
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | USD 25.00 - 220.00 / pc |
| पैकेजिंग विवरण: | कार्टन बॉक्स या लकड़ी का मामला उत्पादों के आकार पर निर्भर करता है |
| प्रसव के समय: | 1 - 3 सप्ताह |
| भुगतान शर्तें: | टी / टी |
| आपूर्ति की क्षमता: | प्रति माह 500 पी.सी. |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | DLD7 एकल डिस्क विद्युत CLUTCH डीसी - 24V | छिद्र का आकार: | 12 - 60 मिमी |
|---|---|---|---|
| बाहरी व्यास: | 68 - 266.5 मिमी | मोटाई: | 44.3 - 93.5 मिमी |
| वजन: | 0.79 - 21.2 किग्रा | शक्ति: | 15 - 85 डब्ल्यू |
| प्रमुखता देना: | 85W इलेक्ट्रोमैग्नेटिक क्लच ब्रेक,266.5 मिमी बाहरी व्यास इलेक्ट्रोमैग्नेटिक क्लच ब्रेक,266.5 मिमी बाहरी व्यास इलेक्ट्रिक क्लच ब्रेक |
||
उत्पाद विवरण

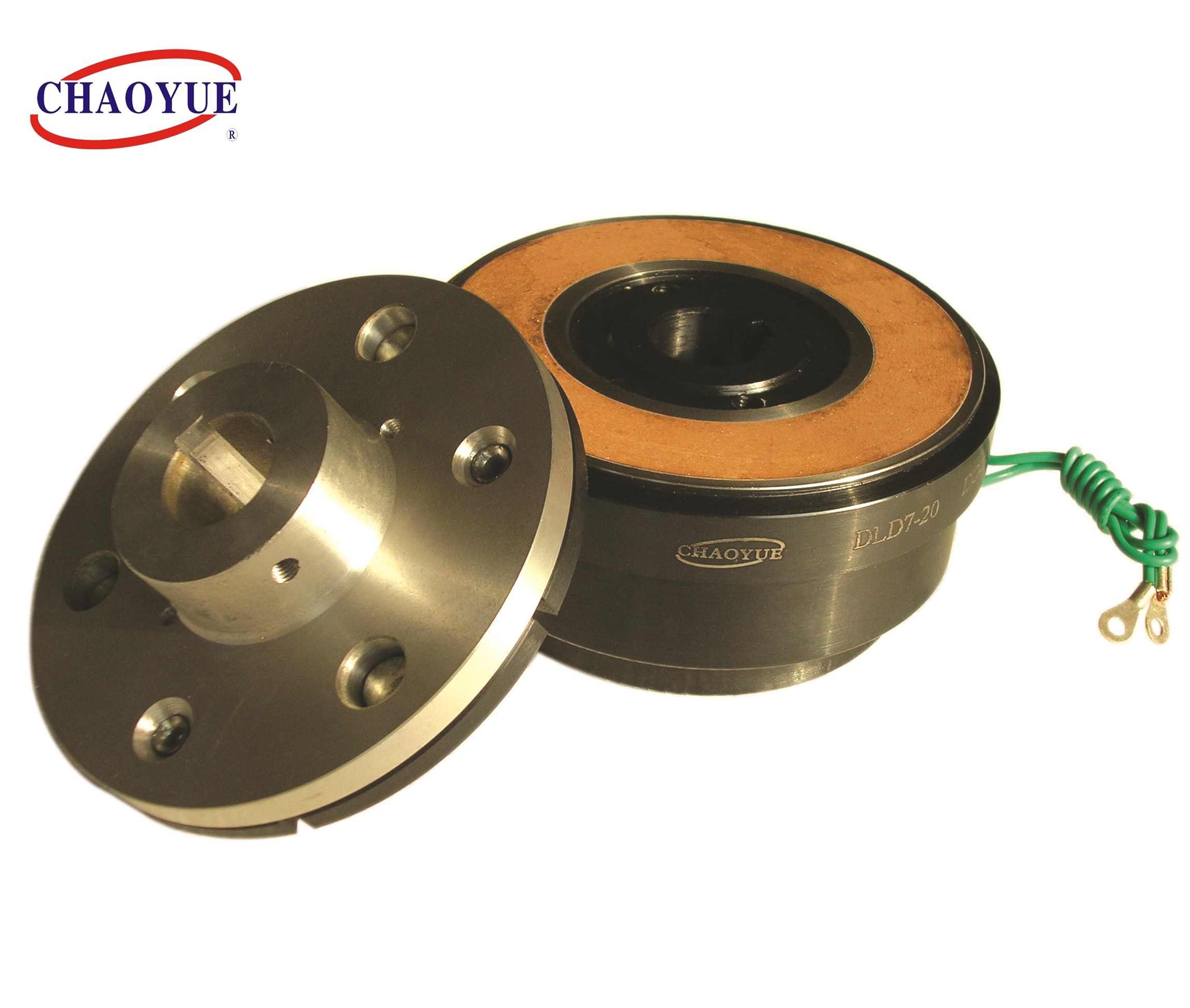

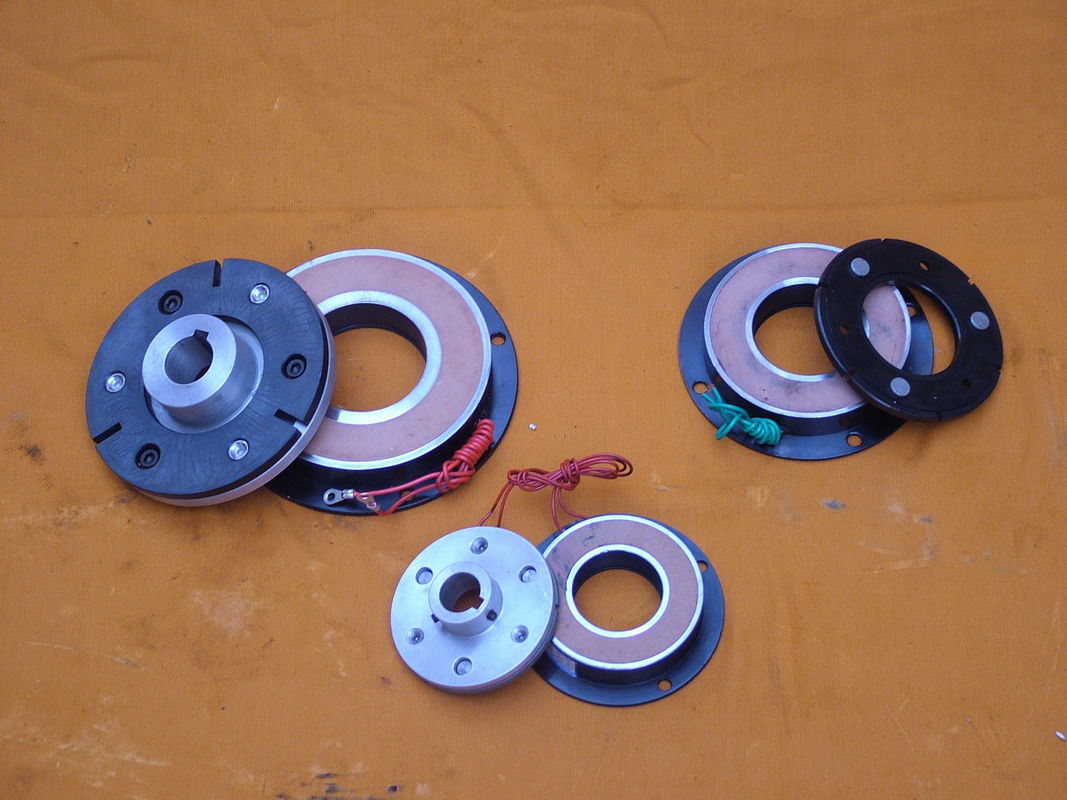

DLD7 सिंगल डिस्क इलेक्ट्रोमैग्नेटिक क्लच DC - 24V
1 के कृत्यों को काटने के लिए जुड़ा हुआ है: ड्राइविंग भाग और स्टार्टर के बीच बढ़ते हिस्से, कनेक्शन की शुरुआत में ड्राइव को रोका नहीं जाएगा प्रतिक्रिया के संचालन के लिए आवश्यक है।
2. शिफ्ट: काम के रास्ते में होने पर मामले में रूपांतरण दर होती है, क्लच केस, ड्राइव गियर पर बंद नहीं किया जा सकता है।
3. प्रतिवर्ती: प्रतिवर्ती भार जब क्लच बाहरी के उपयोग के साथ स्विचिंग बिंदु को लंबे समय तक आगे बढ़ने के लिए प्रेरित किया जाता है।
4. उच्च आवृत्ति ऑपरेशन: तेज चक्र में आंतरायिक संचालन, मोटर का बार-बार उपयोग, बंद सीमित आवृत्ति प्रदान की जाती है, और इसलिए क्लच का उपयोग, ताकि तेजी से प्रतिक्रिया, उच्च-सटीक ब्रेक लगाना।
5. इंचिंग: मैकेनिकल एक्ट्यूएशन स्टार्ट पोजीशन और एंगेज, केवल क्लच तात्कालिक एक्ट्यूएशन हो सकता है।
बढ़ते उदाहरण
| नमूना | DLD7 - 5 | DLD7 - 10 | DLD7 - 20 | DLD7 - 40 | DLD7 - 80 | DLD7 - 160 | DLD7 - 320 | ||||||||
| घर्षण टोक़ [एनएम] | गतिशील | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
| स्थिर | 5.5 | 1 1 | 22 | 45 | 90 | 175 | 350 | ||||||||
| उत्तेजना वोल्टेज [वी] | डीसी - 24V | ||||||||||||||
| शक्ति (20 डिग्री सेल्सियस) [डब्ल्यू] | 15 | 20 | 28 | 35 | 50 | ६८ | 85 | ||||||||
| अधिकतम घूर्णन गति [आरपीएम] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000 | ||||||||
| वजन (किग्रा] | 0.79 | 1.2 | 2.24 | 3.86 | 7 | 13.3 | 21.2 | ||||||||
|
रेडियल आकार [मिमी] |
डी1 | 63 | 80 | 100 | 125 | 160 | 200 | २५० | |||||||
| डी2 | 46 | 60 | 76 | 95 | १२० | १५८ | २१० | ||||||||
| डी3 | 34.5 | 41.7 | 51.5 | 61.5 | 79.5 | 99.5 | 124.5 | ||||||||
| ख | ६८ | 85.5 | १०७ | १३४.३ | 170 | २१४ | 266.5 | ||||||||
| सी | 57 | ६८ | 85 | 100 | १२७ | १५२.४ | १५२.४ | ||||||||
| G1 | 38 | 47 | 56 | ६४.५ | 86.5 | 100 | १२७ | ||||||||
| G2 | 46.5 | 55 | 64 | 72.5 | 101.5 | 115 | १४२ | ||||||||
| वी1 | 3 - 4.1 | 3 - 4.2 | 3 - 5.2 | 3 - 6.2 | 3 - 8.2 | 3 - 10.2 | 3 - 12.2 | ||||||||
| वी 2 | 3 - 6.3 | 3 - 9.5 | 3 - 11.5 | 3 - 13.5 | 3 - 17.5 | 3 - 21.5 | 3 - 26.5 | ||||||||
| वी 3 | 3 - 6.25 | 3 - 8.3 | 3 - 10.3 | 3 - 12.35 | 3 - 16.35 | 3 - 20.42 | 3 - 25 | ||||||||
| Y1 | 4.1 | 8.1 | |||||||||||||
| Y2 | 14 | १८ | 22 | 26 | |||||||||||
|
अक्षीय आकार [मिमी] |
एच | २६.१ | 28.1 | 32.5 | 36.3 | 41.6 | 47.7 | 55.2 | |||||||
| एल1 | 44.3 | 44.7 | 55 | 61.5 | 70.7 | 85 | 93.5 | ||||||||
| एल२ | 39.8 | 43.2 | 49 | 54.5 | 61.5 | 73.5 | ८१ | ||||||||
| पी | 7.7 | 8.2 | 9.2 | 9.8 | 15.2 | 16.5 | 19.5 | ||||||||
| आर | 3 | 4 | |||||||||||||
| एक्स | 2.5 | 2.85 | 3.3 | 3.5 | 4.9 | 5.5 | |||||||||
| δ | 0.2 ± 0.05 | 0.3 ( +0.05 / -0.1) | 0.5 (0 / -0.2) | ||||||||||||
|
छिद्र का आकार [मिमी] |
घ | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
| ख | 4 | 5 | 6 | 8 | 12 | 14 | १८ | ||||||||
| तो | 13.8 | 17.3 | 22.8 | २८.३ | 33.3 | 43.3 | 53.8 | ६४.४ | |||||||
